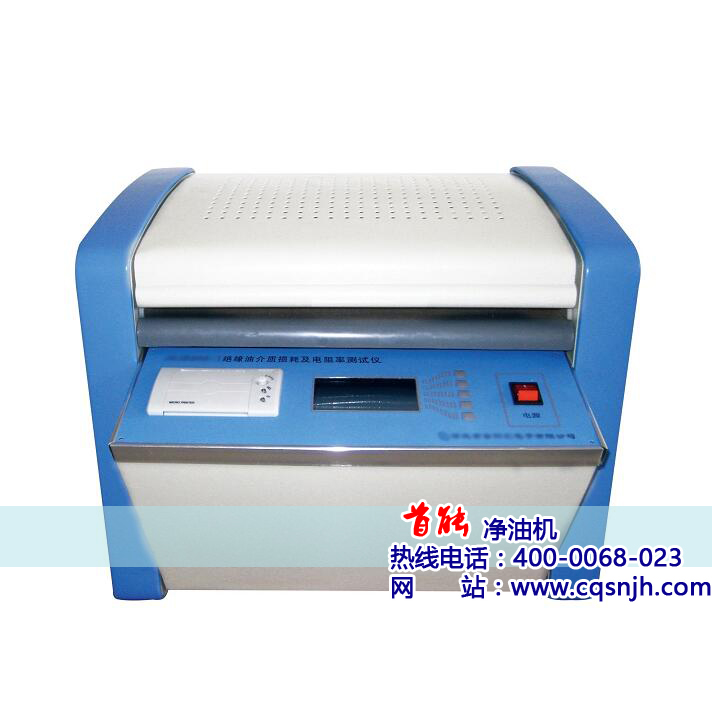

JNY-Ⅲ型絕緣油介電強度自動測試儀

一、概述

在電力系統、鐵路系統及大型石油化工廠礦，企業都有大量的電氣設備，其內部絕緣大都是充油絕緣型的，絕緣油的介電強度是必測的常規試驗。為適應市場需要，我公司依據國家標準GB/T507-2002、行標DL429.9-91以及最新的電力行業標準DL/T846.7-2004自行研發、生產了系列絕緣油介電強度測定儀。本儀器以單片微計算機為核心，實現了測試全部自動化，測量精度高，極大的提高了工作效率，大大減輕了工作人員的勞動強度，同時本儀器外觀小巧，攜帶方便。

二、主要功能及特點

1、本儀器采用微處理器，自動完成升壓、保持、攪拌、靜放、計算、打印等操作，可在0～80KV范圍內進行油循環耐壓試驗。

2、彩色觸摸液晶屏通過觸控式液晶顯示屏輕松操作。

 3、本儀器操作簡單，操作人員只需進行簡單的設置，儀器將會按照設定自動完成1杯油樣的耐壓試驗。1～9次的擊穿電壓值和輪回次數會自動存儲，試驗完成后，熱敏打印機可打印出各次擊穿電壓值和平均值。

 4、 掉電保持，可存儲100個實驗結果，并可顯示當前環境溫度和濕度。

5、采用單片機控制進行勻速升壓，電壓頻率準確到50HZ，使得整個過程便于控制。

6、具有過壓、過流、限位等保護，以保障操作人員的安全。

7、 具有溫度測量顯示功能以及系統時鐘顯示。

 8、標準RS232接口，可與計算機通信。

三、主要技術指標

1、 輸出電壓：0～80KV（可選）

2、 電壓畸變率：＜3%

3、 升壓速度：0.5～5.0KV/S（可調）

4、 靜放時間：0～15分（可調）

5、 升壓間隔：0～5分（可調）

6、 升壓次數：1～9次（可選）

7、 升壓器容量：1.5KVA

8、 測量精度：±3％

     9、電源電壓：AC220V±10%  50Hz±1 Hz

     10、功率：200W

     11、適用溫度：0℃～45℃

   12、適用濕度：＜75%RH

   13、外形尺寸：465×385×425
